スイッチング電源のノイズを減らす

電子回路 ノイズ

半導体アンプを作ろうと思っているのだけど,スイッチング電源でなんとかしたいと思っています.そこで簡単なフィルタを組んで實驗してみました.

回路はこんな感じ.

f:id:Tachi_4423:20170119225225p:plain
コモンモードチョークは手持ちのもの.計測してみると,10kHzで4mHほどでした.トロイダルコイルは実測で115uH.コモンモードチョーク前後のコンデンサは,100uFがOSコンで100nFが積セラ.DC出力側は100uがニチコンKZ,100nはメタライズドフィルムにしました.直接アンプにつながる部分には積セラは使いたくないので.

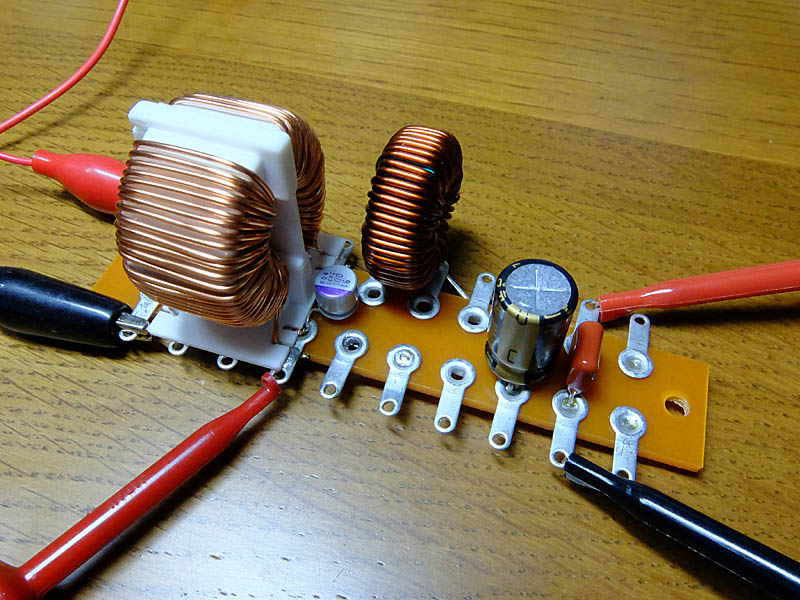

10Pのラグ板に実装してみました.

f:id:Tachi_4423:20170119225737j:plain

使用するスイッチング電源は,秋月で購入のAdapter Technology製12V5A ATS065-P120というものです. http://akizukidenshi.com/catalog/g/gM-06961/
選択理由は,スペック上のリップル値がmax 120mVと低かったことによります.

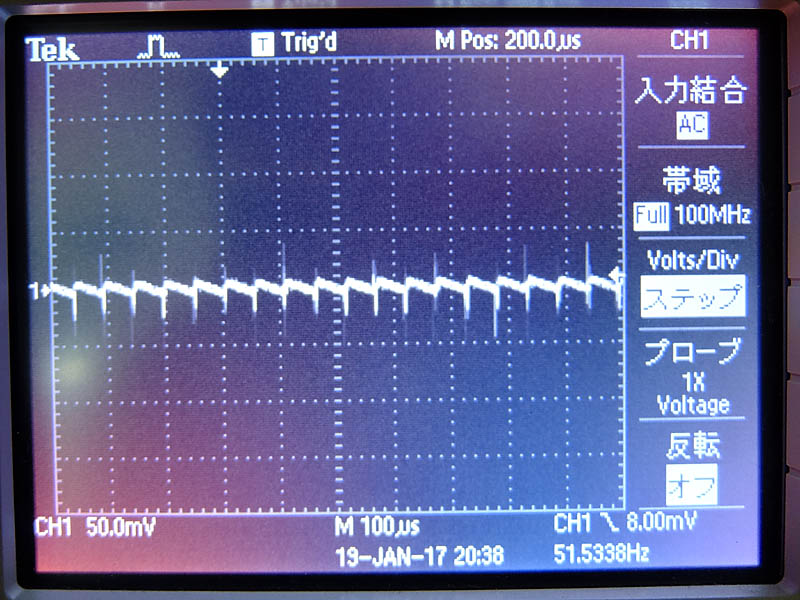

まずは生の状態で計測してみます.負荷は60Ωで,200mA流した状態です.

f:id:Tachi_4423:20170119230748j:plain
リップルは40mVほど,スパイクノイズが100mVppといったところでしょうか.けっこう優秀です.リップル周波数も50KHzと高いので,このまま使えそうな感じです.

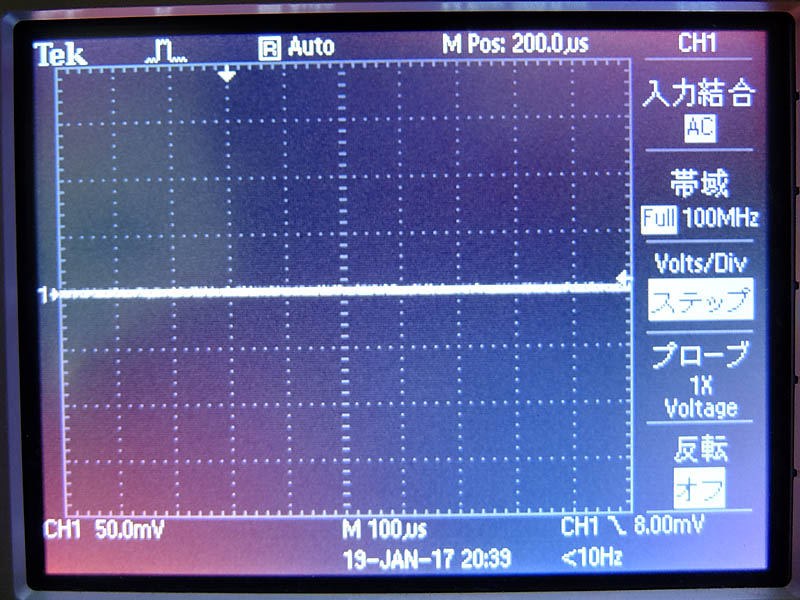

次に,フィルタを通した状態です.50mV/divレンジでは観測できません.

f:id:Tachi_4423:20170119231027j:plain

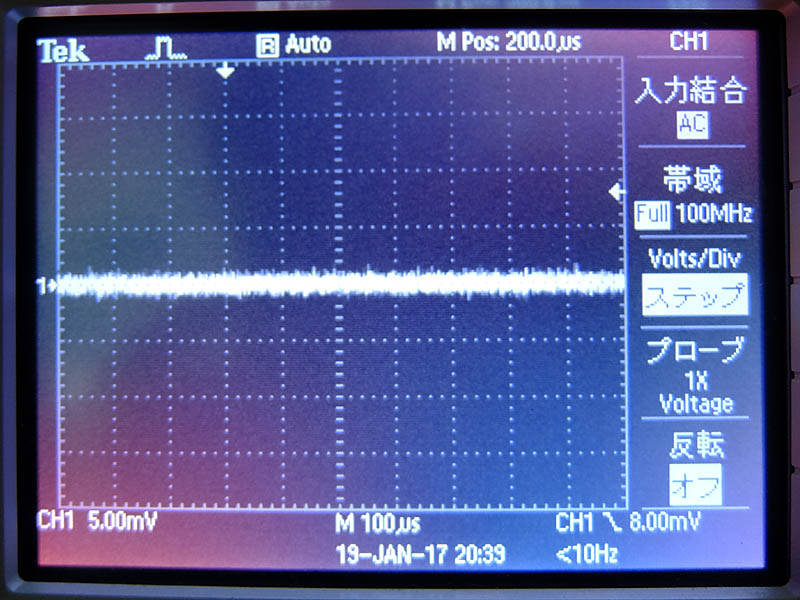

5mV/divレンジでようやくノイズが見えます.他は,まれにスパイクノイズが乗る程度でした.f:id:Tachi_4423:20170119231108j:plain

これなら,オーディオパワーアンプに使ってもいいのでないかという気がします.
